le multimedia Un Media center, à quoi cela sert-il ? L’exemple de SFR Media Center

Cet article propose d’en illustrer l’intérêt à la lumière du cas du Media Center proposé par l’opérateur SFR.

Pour faire simple, un Media Center est un petit ordinateur, souvent sans clavier ni écran, capable de gérer l'ensemble de vos fichiers multimedia (musiques, photos, films ou musiques préférées…) quel que soit leur emplacement, et que vous pouvez connecter à une chaîne hifi, une télévision, etc.

Cet équipement qui est connecté à vos équipements video/hifi, une fois pour toute, est donc capable de récupérer et diffuser non seulement les contenus numériques qu’il stocke lui-même, mais également les contenus des autres ordinateurs de la maison.
Doté d’une interface ergonomique, le Media Center offre à tous les membres de la famille la possibilité de faire converger les équipements multimédia vers votre salon par exemple.

Maintenant la plupart des fournisseurs d'acces à internet  inclut le média center dans leurs offres.

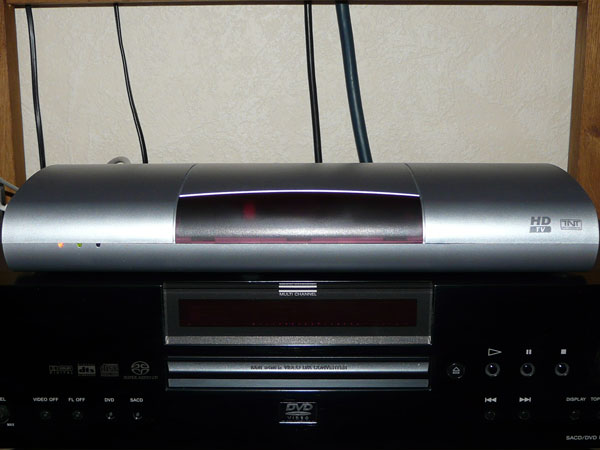

SFR fournit un boitier qui inclue un décodeur HD TV MPEG 4:

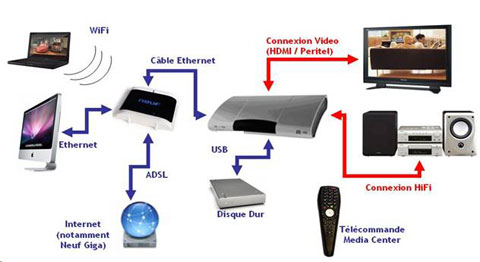

LES BRANCHEMENTS

1

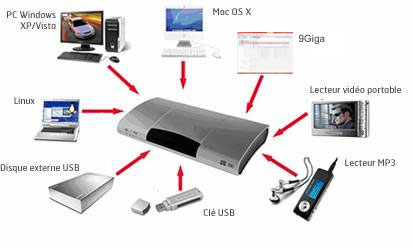

Le Media Center permet d’afficher vos contenus, d’écouter vos musiques et de regarder vos photos ou vidéos, stockés sur:

  • Le disque dur interne et/ou externe de votre Décodeur TV HD utilisé(s) comme magnétoscope numérique.
  • Les disques durs externes, les clés USB, les lecteurs mp3 et les autres appareils de type «USB Mass Storage» connectés au port USB du Décodeur TV HD.
  • Les ordinateurs et/ou serveurs connectés au réseau local de la neufbox et équipés du logiciel Client Media Center.
  • Un compte 9Giga (solution SFR de stockage, de partage, et de sauvegarde).

2

J'ai récupéré un ancien disque dur 3,5 pouces de mon ancien PC, je l'ai formaté en FAT32 et branché en IDE dans un boitier vierge.


3

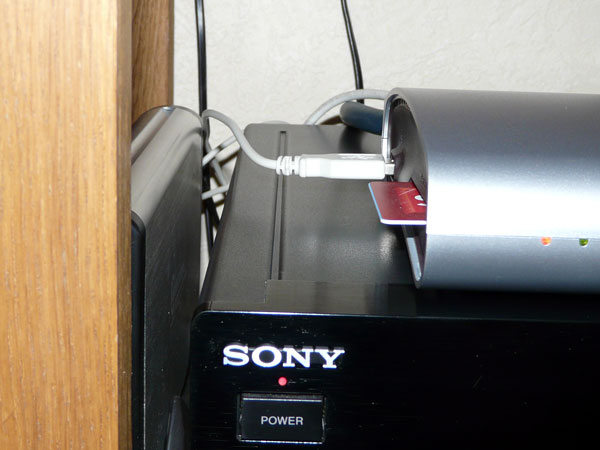

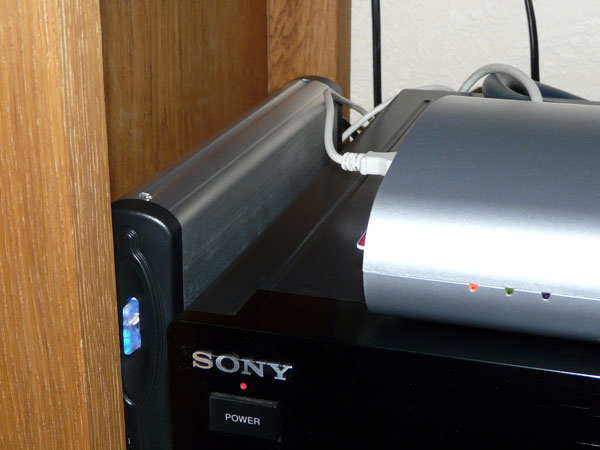

Ce disque dur de 160 Go est supplémentaire au disque dur déjà existant de 80 Go interne dans le média center.
Ce 2ème magnétoscope numérique est donc branché en USB 2.0 à côté de la carte à puce.


4

On commence par connecter le média center à la box ADSL, à la télévision (par un câble HDMI tant qu’à faire), et à la chaîne HiFi.
Il ne fonctionne pas en wifi donc la seule solution c'est de "tirer" entre la box et lui un câble de 10 mètres pour bénéficier du plus haut débit.
Comme cette solution ne me convenait pas pour des raisons esthétiques, mon choix s'est porté sur des adaptateurs CPL DEVOLO dLAN 200 Mb qui font passer le flux TV via le réseau électrique.En plus, j'ai crypté les données via le logiciel fourni et configurable sur ordinateur!!
Des explications sur les CPL DEVOLO ICI !!!.
Les appareils électriques sont branchés sur la prise récepteur CPL via une multiprise parafoudre et le flux passe par un câble éthernet de la prise récepteur CPL au médiacenter.


5

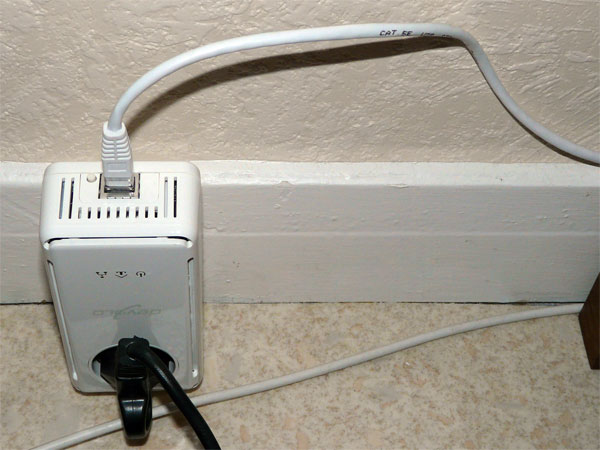

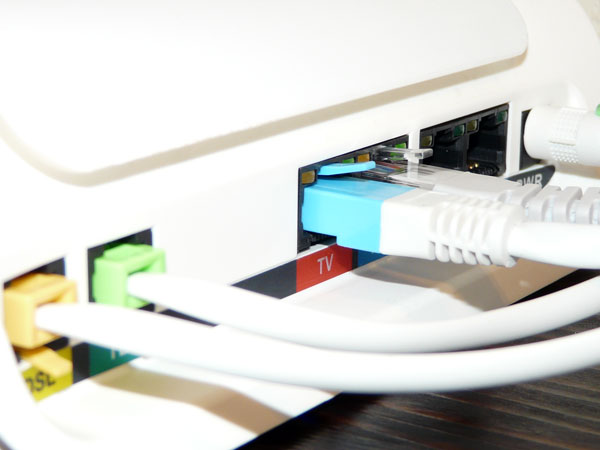

Le câble côté box ADSL se branche sur la prise correspondante TV.


6

Puis le câble est branché sur l'adaptateur émetteur CPL où la SFR Box ADSL y est branchée pour accès au réseau électrique.
L'autre prise alimente la batterie onduleur où sont branchés l'imprimante, les disques durs externes et les disques durs réseaux du serveur DS 209 de Synology.




L'INSTALLATION

Ensuite il suffit de télécharger un petit logiciel que l'on installe sur chaque PC de la maison.
On autorise ainsi les dossiers à être "vus" dans le média center et sur l'écran TV!!
Puis avec la télécommande qui sert à piloter la télévision sur ADSL, vous pouvez accéder au menu Media Center. Depuis ce menu vous allez pouvoir récupérer votre contenu auprès de 4 grandes « sources multimedia »:

  1. vos ordinateurs à la maison rendus visibles grâce au logiciel téléchargeable ICI.
  2. un disque dur local rattaché au media center (pour stocker de la musique, des films, etc.)
  3. un compte de stockage sur Internet. Dans le cas de SFR, le FAI propose "neuf Giga ", une solution de sauvegarde de données sur Internet. On peut uploader depuis n’importe quel ordinateur du monde du contenu multimedia sur ce compte, avec un simple navigateur et un login/password. En indiquant ce login/password à votre Media Center, vous avez accès en temps réel à votre espace de stockage.
  4. un serveur branché sur le réseau qui permet de voir son contenu aussi bien sur les PC maison, depuis internet mais aussi sur la télévision bien sûr.

44

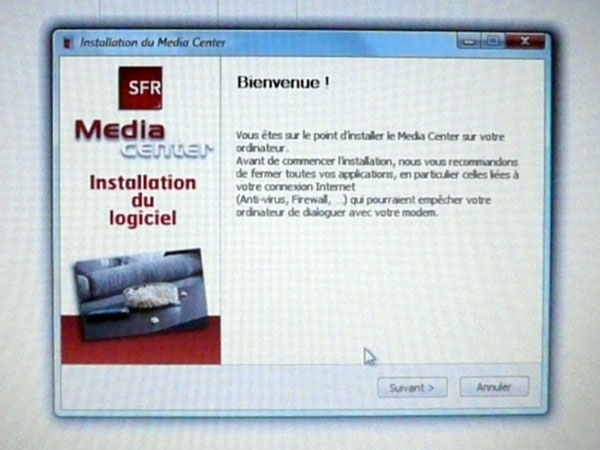

On installe le logiciel tout simplement comme un logiciel commun en suivant les instructions à l'écran.
Dans cet exemple, j'installe le logiciel sur le PC fixe.


45

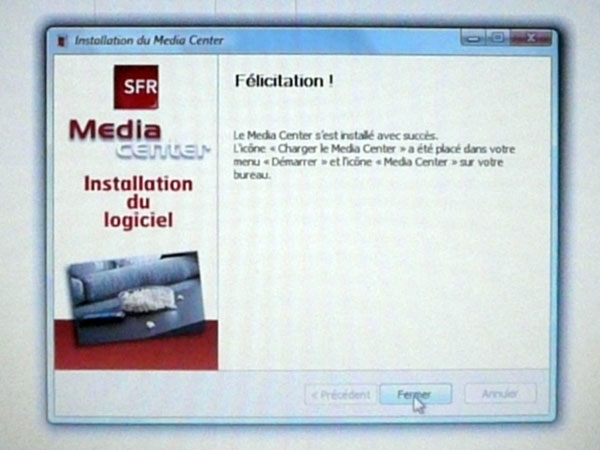

Une fois que le logiciel est installé, cliquez pour le lancement immédiat.


7

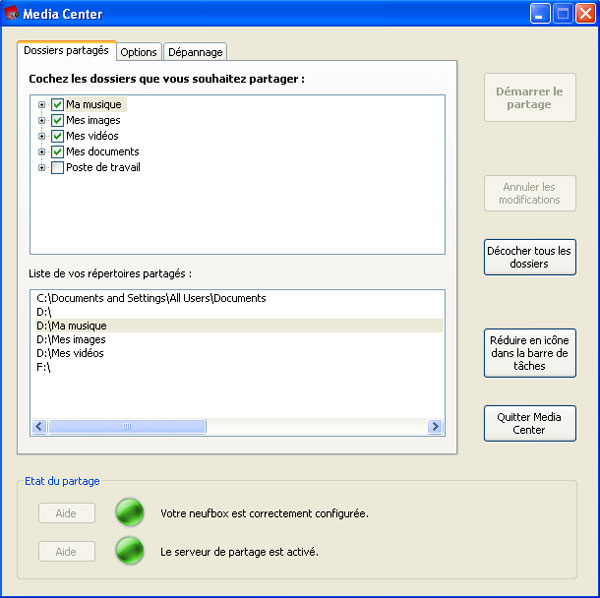

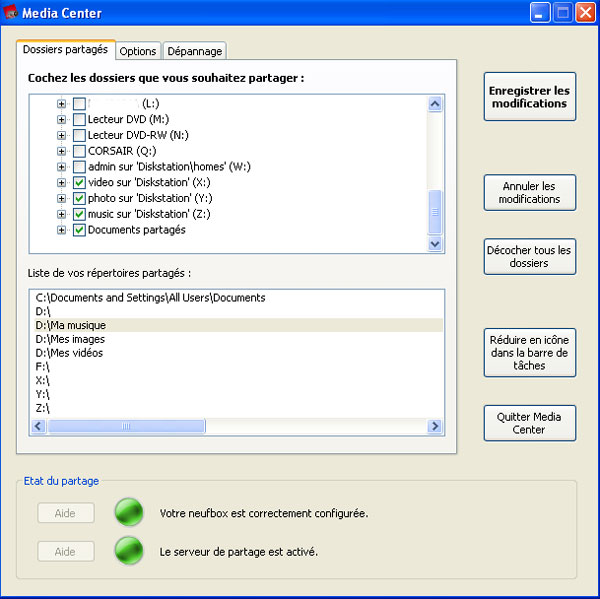

On coche un partage des dossiers classiques du PC fixe du bureau.
On remarquera le carré "Poste de travail" pour l'image d'après!!

8

Donc de la même manière que pour un PC, on autorise depuis le PC du bureau (ou le PC portable aussi) l'accès aux dossiers du serveur DS 209 depuis le symbôle + poste de travail en cliquant sur le petit carré. Normalement ces dossiers sont visibles sur chaque PC si on décide de partager les dossiers sur chacun d'eux, donc la manipulation peut se faire depuis n'importe quel PC du réseau.
Cette fenêtre est identique à celle du dessus sauf que le menu déroulant est en bas!!!


9

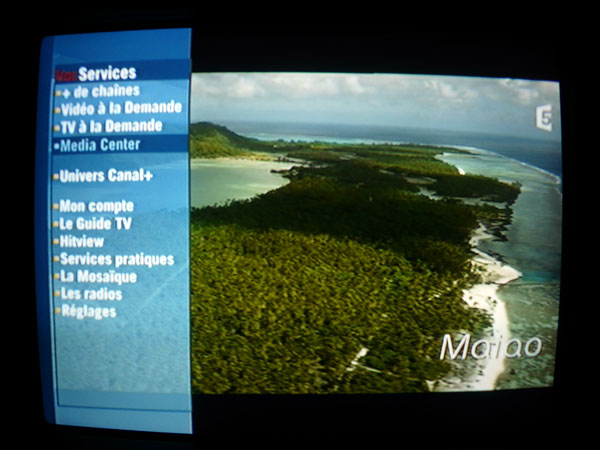

On accède donc au média center depuis la télécommande via la touche logo_telecommande et en naviguant dans les onglets sur l'écran de la télévision.

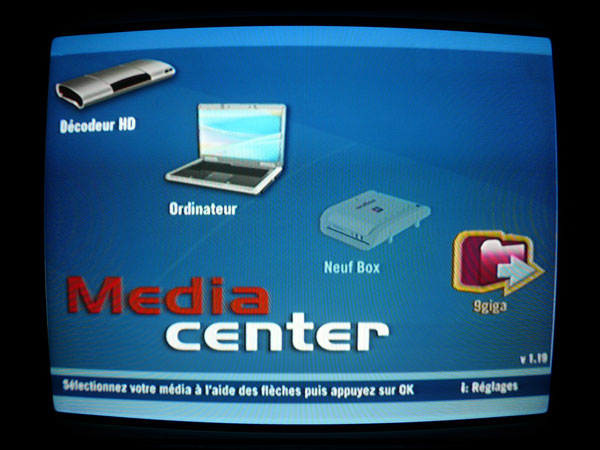

10

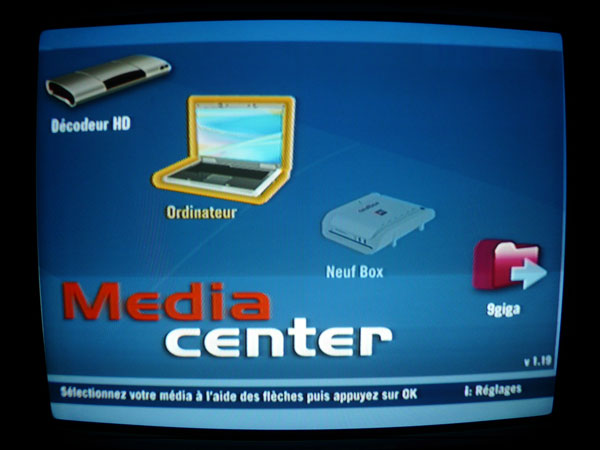

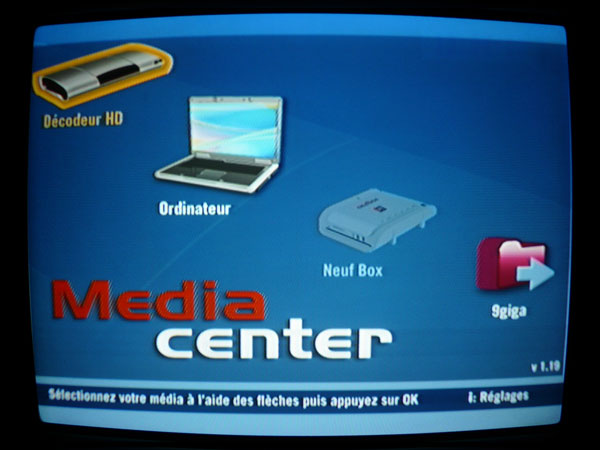

Au lancement, le Media Center va automatiquement vérifier quels sont les espaces de stockage disponibles : matériels branchés sur votre Décodeur TV HD...
...les différents disques durs externes et celui interne...


11

...fichiers stockés sur votre ordinateur ou vos ordinateurs si vous en avez plusieurs connectés à votre neufbox...


12

...fichiers stockés sur votre compte 9 Giga...
Je pense qu'on aura accès directement au modem neuf box SFR où on pourra brancher disques durs et clés USB mais en attendant le dessin est grisé..!!


13

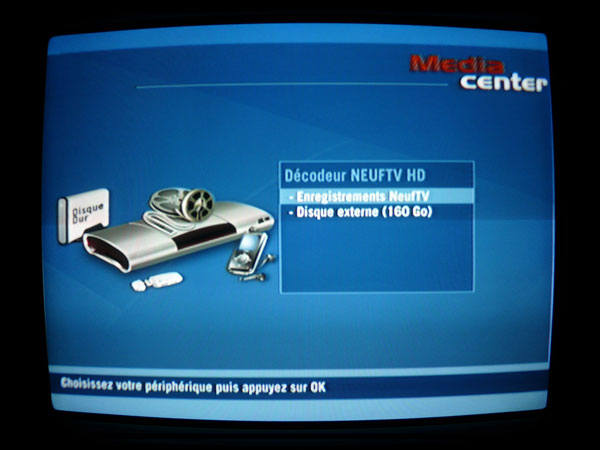

Donc à partir du décodeur HD TV média center on a le choix à 2 disques durs.
Celui externe de 160 Go et celui interne de 80 Go.


14

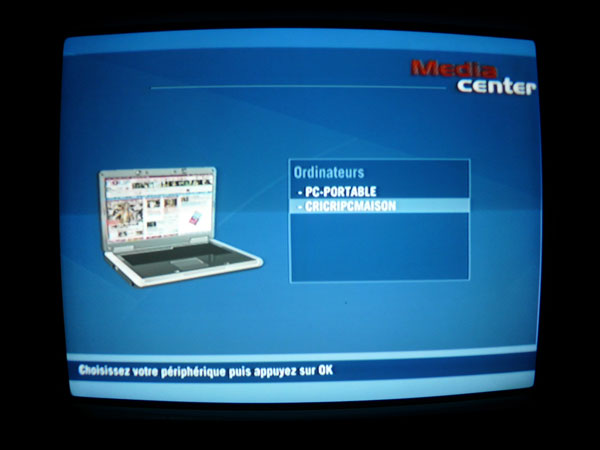

A partir de ordinateur, on peut accéder aux fichiers des 2 PC.
Reliés au réseau, ils sont détectés selon leur nom.


15

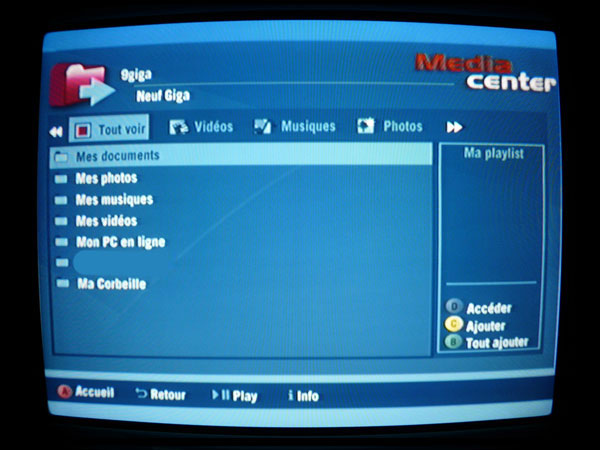

Et à partir de 9 giga, on peut accéder aux fichiers déposés sur le serveur du fournisseur.




AFFICHER SES CONTENUS

16

Pour se faire, nous allons procéder à une mise en réseau à partir du PC portable.
Le but du jeu est de prendre une image et de la voir depuis le serveur puis sur les différents PC et au final sur la télévision. Mais il va de soi que par la suite, on fera de la même manière pour un film ou une musique.

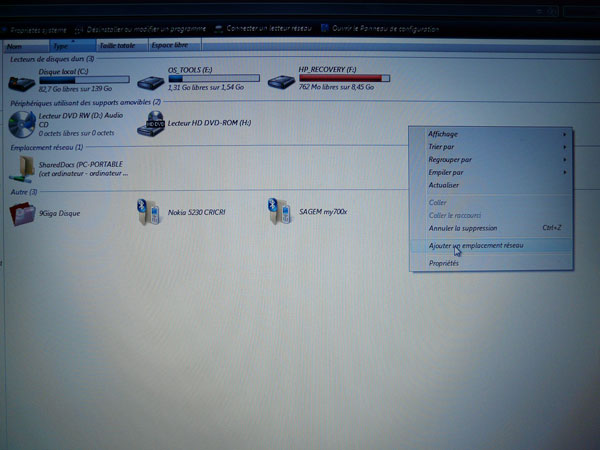

On fait un clic droit sur l'écran du PC portable où se positionnent les composants du "Poste de travail". Pour l'instant, seuls les dossiers du PC portable sont "vus" dans le réseau.
On clique sur "Ajouter un emplacement réseau".


17

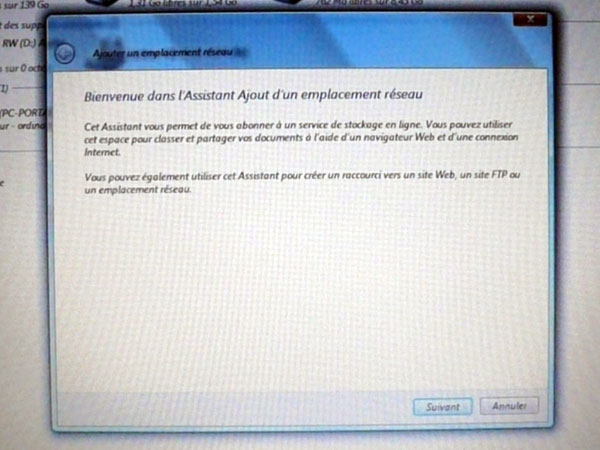

L'assistant démarre.


18

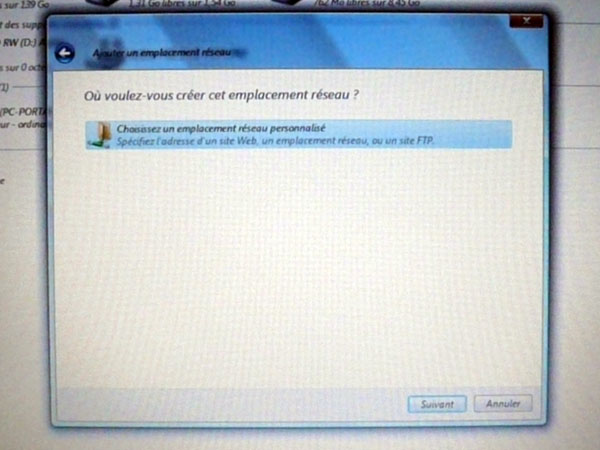

Création de l'emplacement réseau.


20

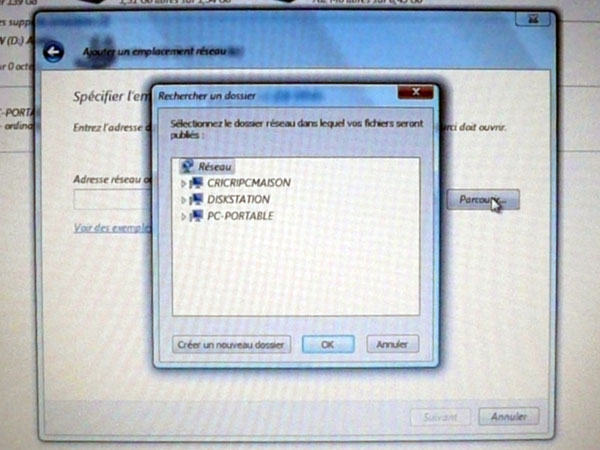

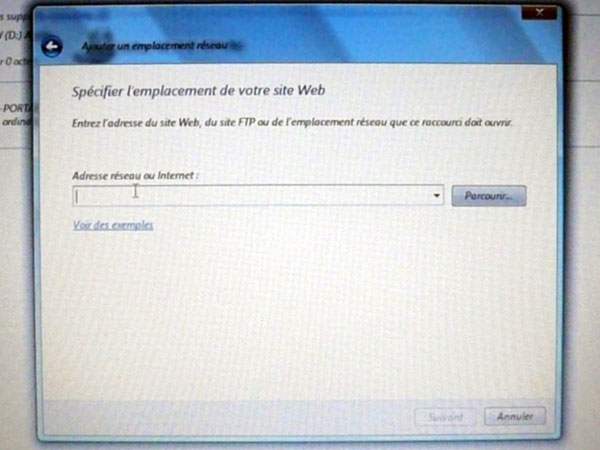

Ne pas cliquer dans la fenêtre mais sur "Parcourir".


21

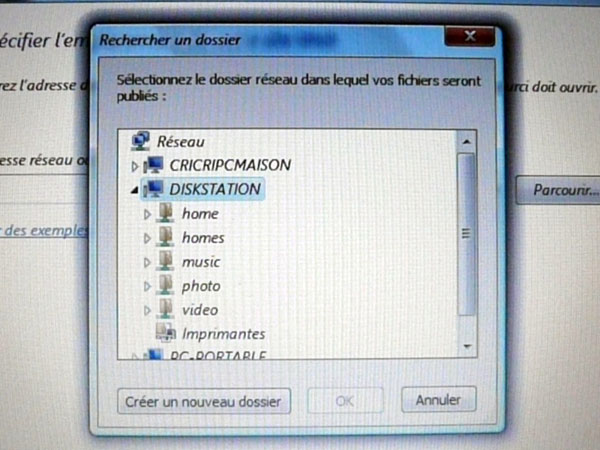

Les 3 composantes du réseau sont détectées: les PC fixe et portable et le serveur DISKSTATION.


22

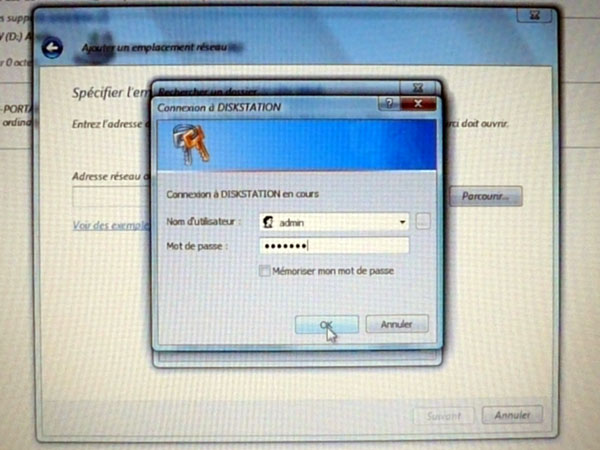

Choisir DISKSTATION et entrer ses mots de passe créés lors de la toute 1ère installation.


23

La connexion établie, cliquer dessus pour faire apparaitre les différents dossiers.


24

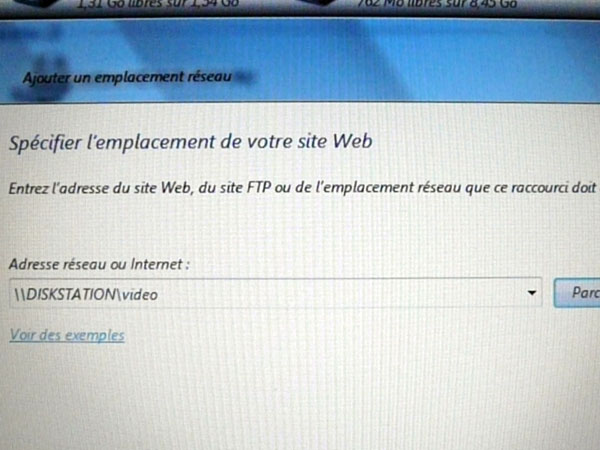

En choisir un parmi tous disponibles.


25

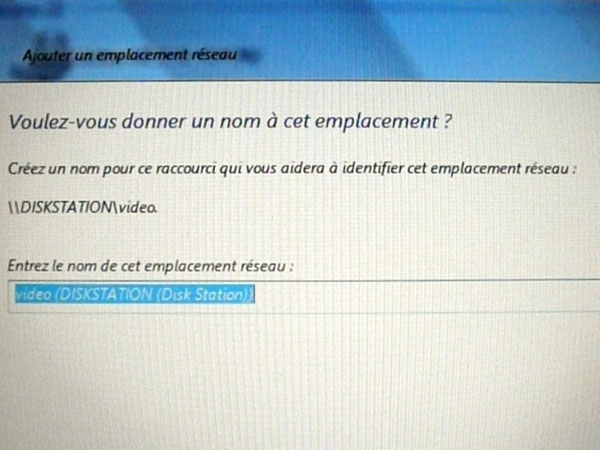

Lui donner un nom réseau ou bien laisser automatiquement l'assistant le nommer.


26

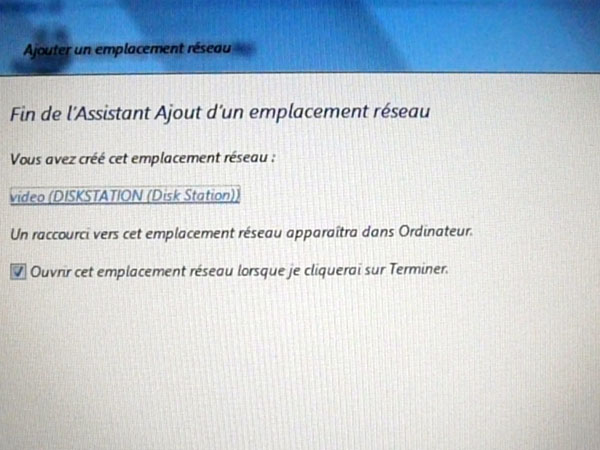

Création du raccourci dans l'interface "Poste de travail".


27

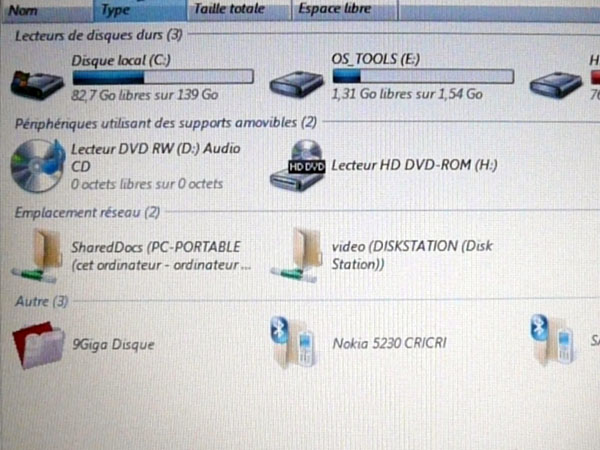

La création est finalisée et depuis "Poste de travail", on peut accéder aux fichiers vidéo du serveur.


28

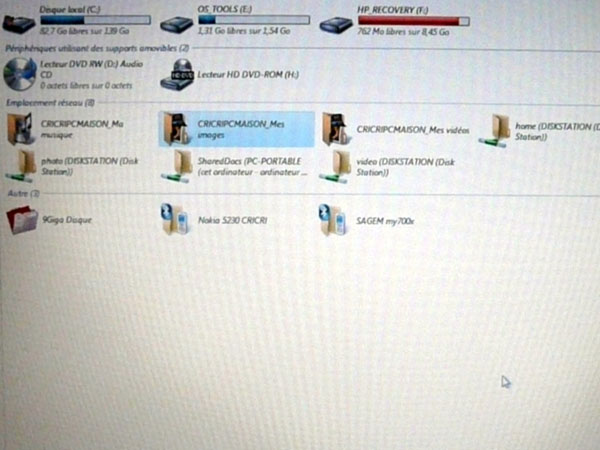

On répète la manipulation avec tous les dossiers que l'on veut partager sur le PC portable. J'en profite pour faire de même avec le PC fixe CRICRIPCMAISON et chaque dossier partagé (vidéos/images/musiques) apparait dans l'emplacement réseau.


29

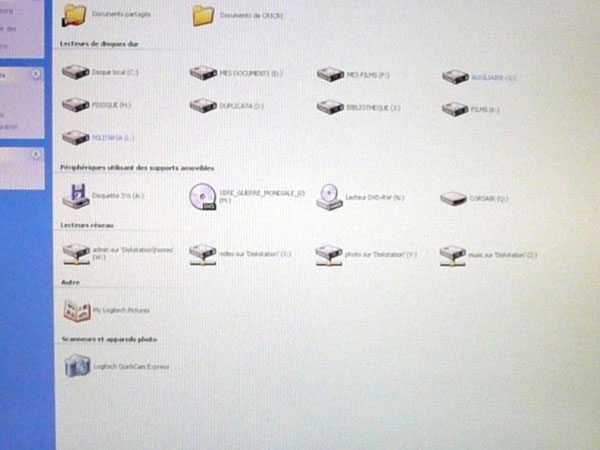

La même image mais prise à partir du Poste de travail du PC fixe CRICRIPCMAISON.
On remarque donc bien les icônes réseau du serveur que l'on peut retrouver aussi à partir du bouton "Favoris Réseau" dans le panneau de configuration.


30

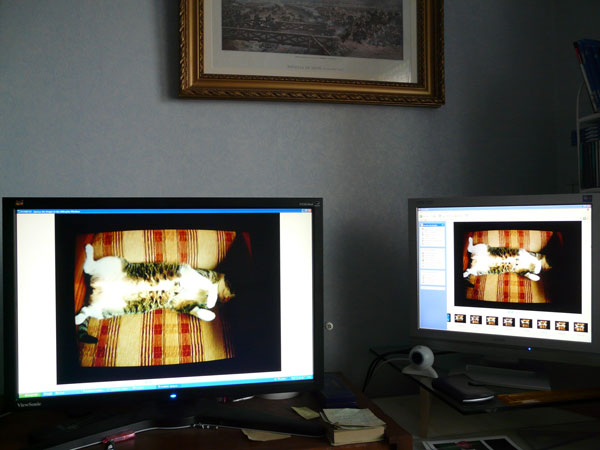

Je prends des photos du fauve que je dépose dans le dossier 'Mes Images" du PC fixe.

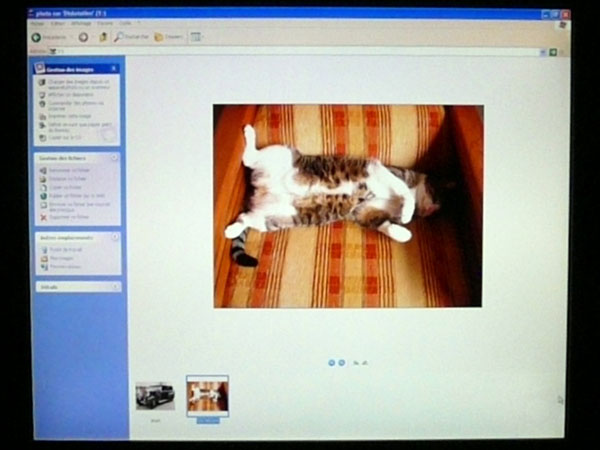

Avec le bureau étendu, je choisis à droite parmi les multiples photos afin de visualiser à gauche celle que l'on clique et qui sera choisi au final après tri.


31

Je dépose cette photo dans le dossier "photo" du serveur DISKSTATION en copiant collant depuis "Mes images" du PC fixe et en cliquant sur l'icône réseau du serveur "photo (DISKSTATION (Disk Station))".


32

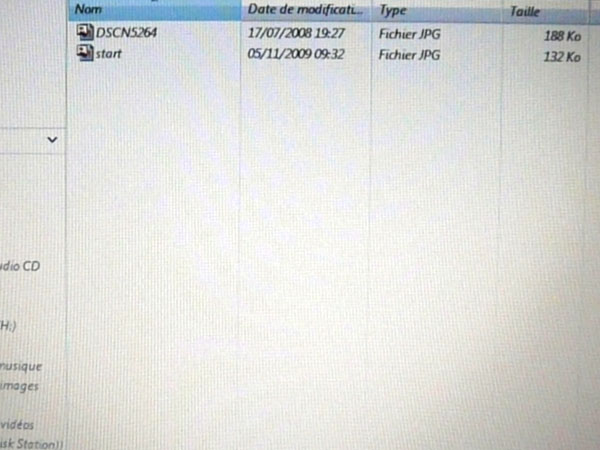

Le contenu du dossier est composé de 2 photos dont celle qui nous interesse: DSCN5264.


33

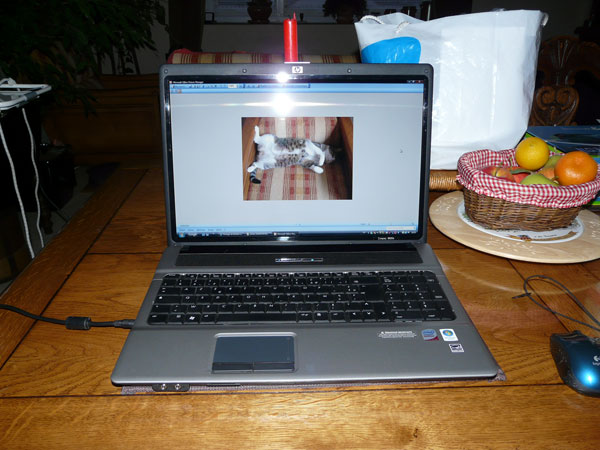

On vérifie que l'on a bien accès à cette photo sur l'écran du PC Portable depuis les emplacements réseau soit du PC fixe dans "Mes Images" ou soit du serveur depuis "DISKSTATION/photo".


34

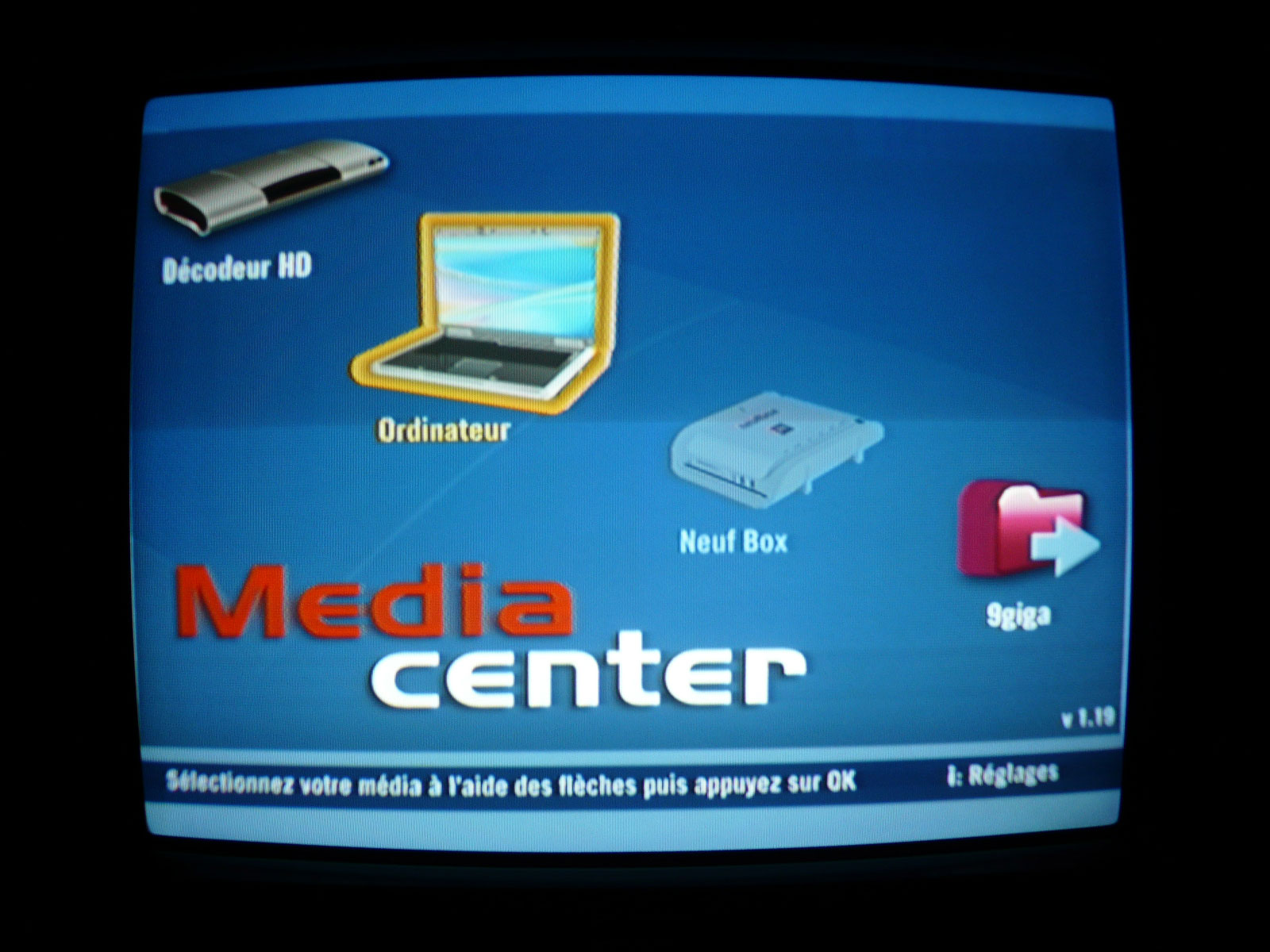

Mais la finalité est de pouvoir voir la photo sur la télévision.

Cette image doit être puisée depuis l'image "ordinateur".


35

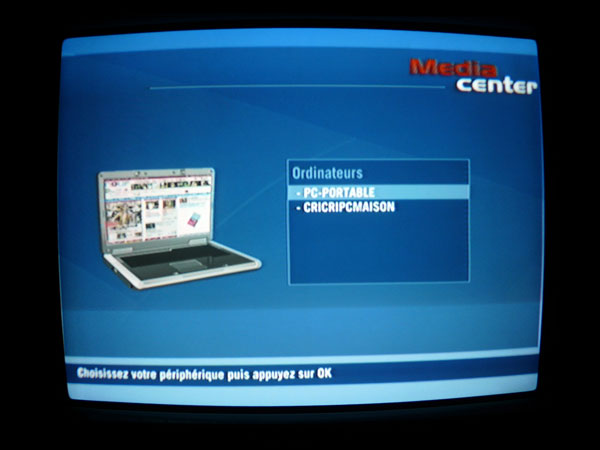

On repère bien les 2 PC mais pas de DISKSTATION.
Pour l'instant je me répète, il n'est pas possible directement de voir le serveur.
Quelques bidouilleurs sont parvenus semble-t-il à rendre des serveurs NAS directement visibles du Media Center. Mais la manipulation reste laborieuse.
Celui-ci ne peut être vu que depuis les 2 PC.
Or l'installation initiale n'a été faite que sur le PC fixe.
On va donc installer le logiciel du serveur sur la PC portable pour que les dossiers soient aussi partagés sur la télévision.


36

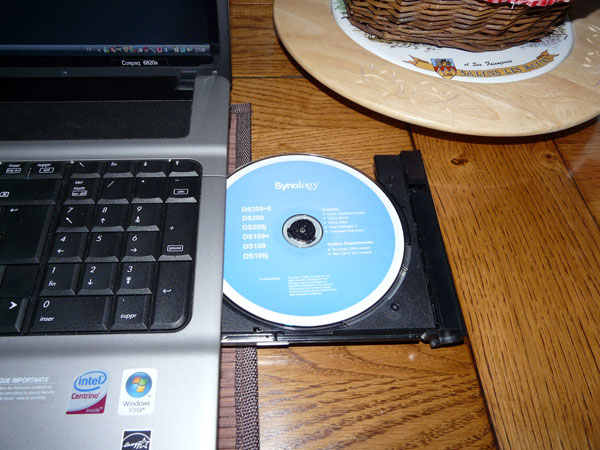

Insertion du Cdrom fourni par le fabricant.


37

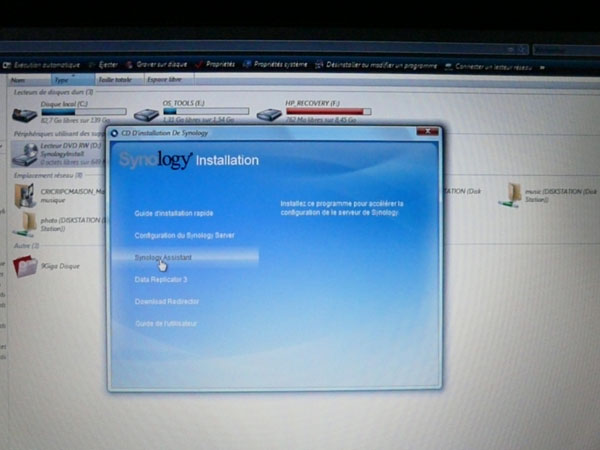

Cliquer sur "Synology Assistant".


38

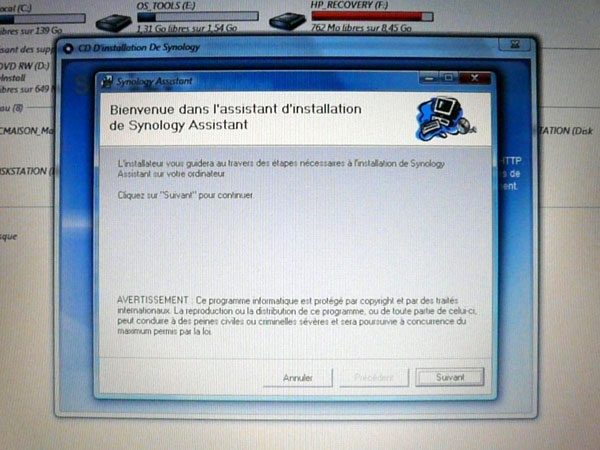

Suivre les instructions.


39

Installer le dossier dans C: .


40

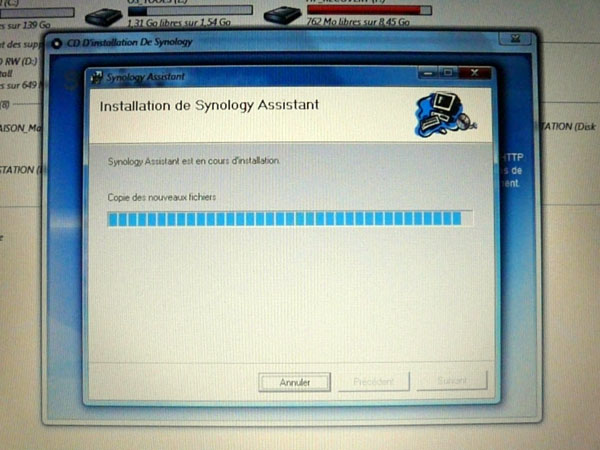

L'installation se fait en plusieurs étapes.


41

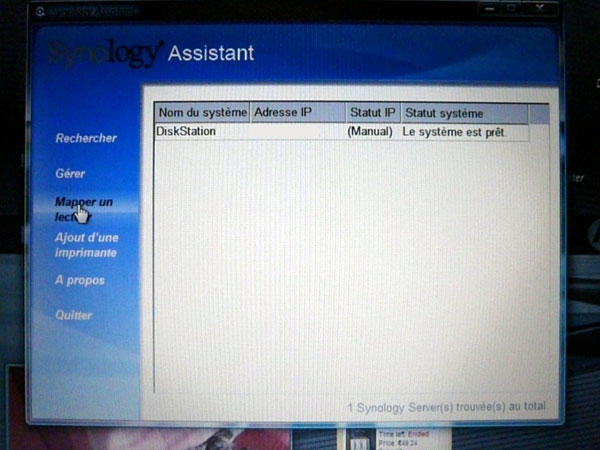

Le logiciel se lance et détecte automatiquement le serveur DISKSTATION via son adresse IP.


42

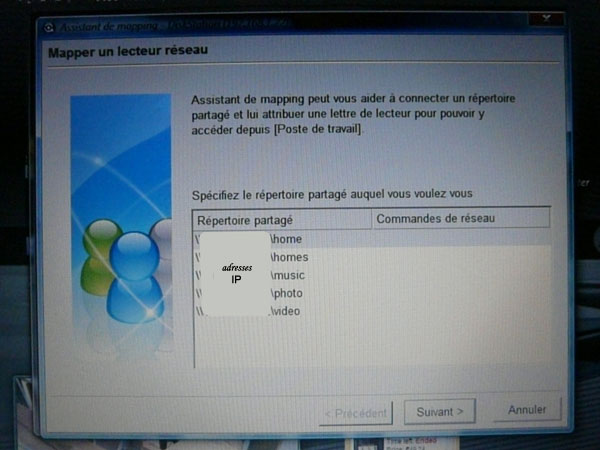

On clique sur "Mapper un lecteur"afin de détecter les différents dossiers sur le serveur.
Le but de mapper est d'afficher les dossiers réseau sur l'emplacement réseau de vista.


43

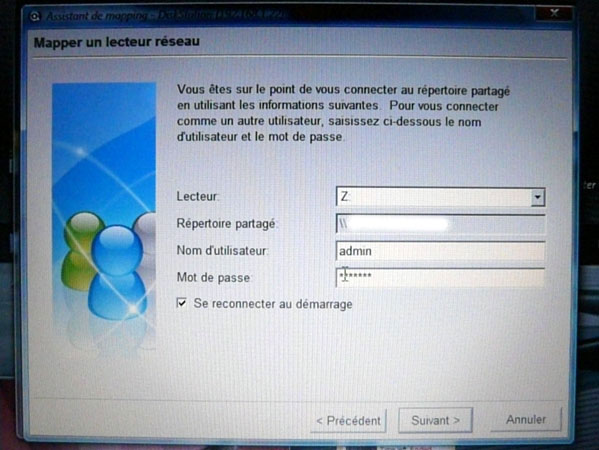

Comme d'habitude, on se loggue au serveur via son mot de passe.


46

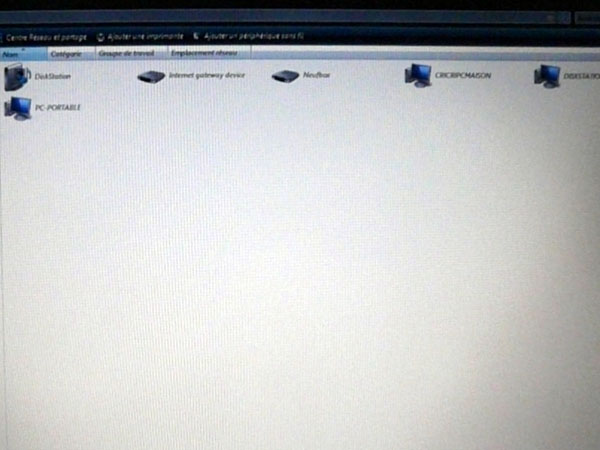

Le réseau détecte tous les lecteurs potentiels.


47

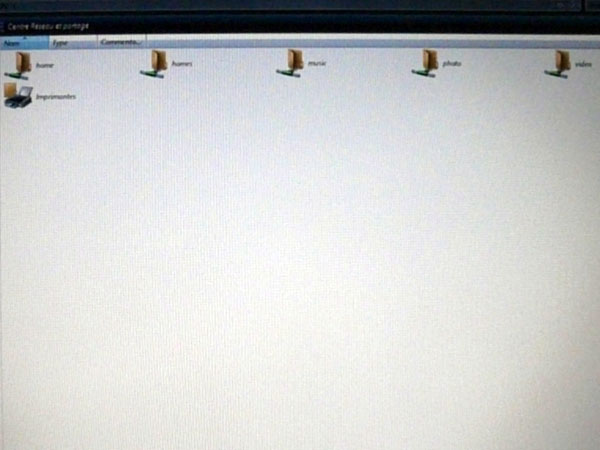

Et les dossiers du serveur, donc le logiciel est maintenant opérationnel.


48

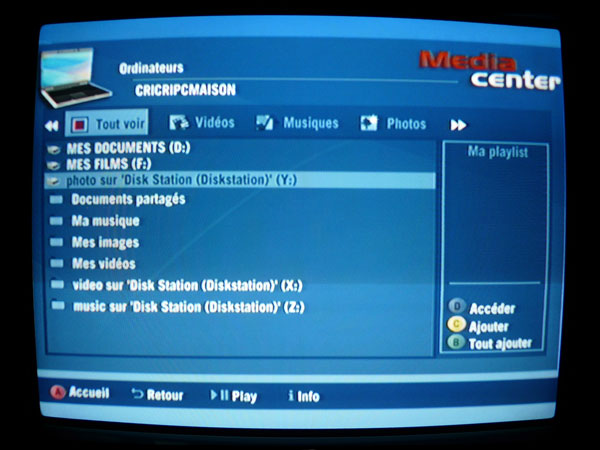

Vérifions maintenant si le média center détecte les dossiers du serveur.
On peut prendre indifféremment le PC Portable ou le PC fixe.
En effet, donc je vais aller choisir le dossier "photo" de DISKSTATION.


49

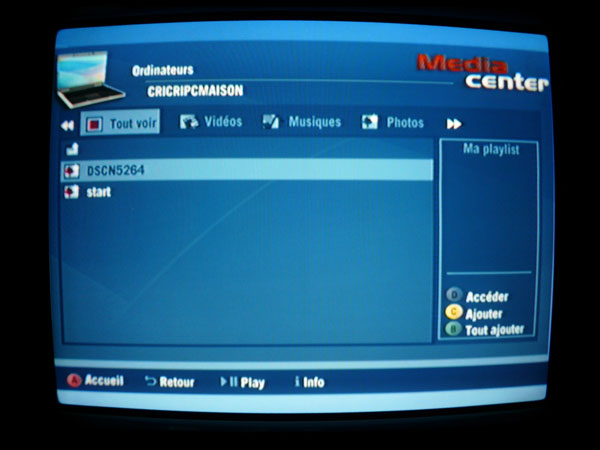

La photo DSCN 5224 est bien là, ouf!!!!.


50

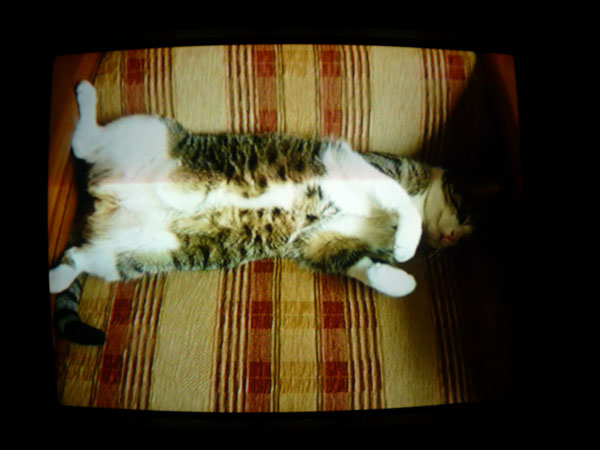

Et le fauve s'affiche sur l'écran de la télévision.
On peut se féliciter d'avoir bien travaillé!! et laissons le Mistigris jouir de sa grande tranquilité!!




CONCLUSION

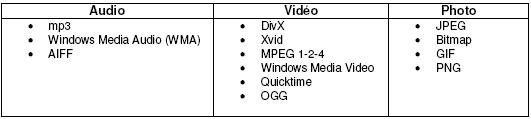

Les formats lus sur le média center

formats

Exemples d’usage

Au bout de quelques mois d’utilisation, voici les usages les plus fréquents que je fais du média center :

  • diaporama de photos : de retour de vacances, plutôt que de faire défiler traditionnellement les photos sur l’écran du PC, il devient extrêmement simple de le faire plutôt sur la télévision, avec une seule télécommande. Il suffit de stocker les photos sur le NAS branché au réseau, puis de naviguer avec le media center depuis la télé jusqu’au bon répertoire. Ensuite on lance le diaporama. L’association avec Neuf Giga permet des choses intéressantes. Je peux partir par exemple une semaine en Autriche. J’emmène mon appareil photo, et dans un cybercafé ou Mac Donald, je « remonte » les photos prises sur mon compte Neuf Giga. Ainsi la famille peut faire défiler les photos prises sur la télé du salon, sans aucun effort.
  • diffusion de films : plutôt que de graver des DVD, de brancher des camescopes numériques à la télé etc, autant diffuser directement sur la télé les films enregistrés sur les disques durs des ordinateurs. J’utilise beaucoup la solution d'enregistrement magnétoscope numérique sur le disque dur externe surtout pour des films ou émissions qui passent tard en soirée. J'aime bien me les visionner  ainsi le dimanche matin. Ensuite si je veux les classer je déplace le disque dur en le branchant sur le NAS et je duplique les films dans le répertoire "vidéo". Ensuite je coupe les publicité mais attention les vidéos sont enregistrées en MPEG2 TS crypté visible uniquement par le décodeur et sa carte puce donc pas aisé de travailler ce genre de format vidéo!!!
  • streaming audio sur la chaîne hifi : on peut depuis sa télé se déplacer dans les répertoires « Musique » des ordinateurs et disques durs connectés au réseau local, pour diffuser la musique sur la chaîne du salon par exemple. La possibilité donc de dématérialiser complètement sa discothèque de CD, que l’on va pouvoir désormais ranger dans un placard.
    J'écoute donc la musique sur les enceintes du salon mais aussi celles du bureau qui sont reliées au PC fixe. Ainsi, il suffit d'aller dans le système de gestion du serveur DISKSTATION au niveau des applications, soit pour gérer l'audio station qui permet de brancher de petites enceintes USB sur le serveur ( mais ce n'est pas mon cas), soit pour gérer le service iTunes. Ce qui rendra disponible en cochant l'activation, chaque musique CD, mp3 ou du web dans le service iTunes et permettre d'écouter sur toutes les enceintes de la maison la même chanson: pratique lorsqu'on fait le ménage d'une pièce à l'autre!!!!

51

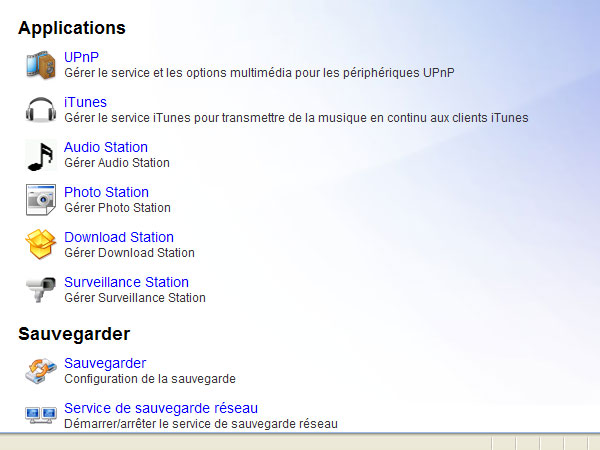

Ouvrir la gestion du serveur en mode détaillé et choisir l'application iTunes.

itunes


52

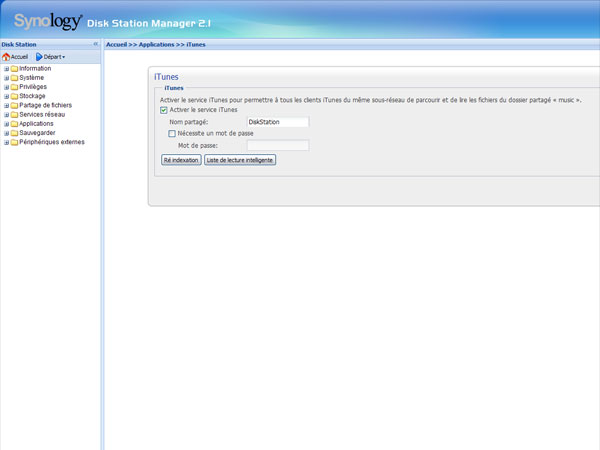

Cochez "Activer le service iTunes".


53

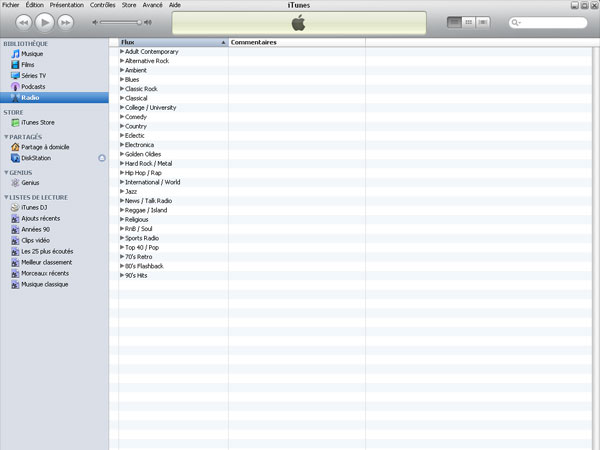

En ouvrant par ex le service client iTunes du PC fixe, on repère bien la bibliothèque locale du PC et en dessous dans l'onglet "PARTAGES" le serveur DiskStation.
Les musiques déposées sur celui-ci sont donc bien disponibles et peuvent être lues avec le système sonore du PC fixe.




Branchement d'amplificateurs home cinéma et musicaux

Chaque téléspectateur passe près de quatre heures devant son téléviseur. Alors pourquoi ne pas songer à brancher un ampli home cinéma avec prise Ethernet et grâce au streaming : accédez, diffusez et partagez vos divertissements préférés.
En relation directe avec votre ordinateur et internet, l'ampli communique sur les réseaux locaux Ethernet et sans fil Wi-Fi, interprète les signaux en provenance d’un serveur audio et se configure parfaitement sur internet à partir du réseau local. Une fois configuré,vous pouvez écouter tous vos fichiers musicaux enregistrés sur PC, sur votre chaîne Home Cinéma avec une exceptionnelle qualité.
Via son port USB HOST, l’amplificateur Home Cinéma sait lire les fichiers MP3/WMA stockés sur un baladeur audio numérique, une clé USB ou un disque dur externe.
Par une simple liaison de l’ampli au réseau local Ethernet ou Wifi, vous accédez à quelques 7000 radios internet du monde entier, en qualité numérique WMA et MP3. De plus en plus de Podcast radio sont disponibles sur Internet et l'ampli vous permet également d'y accéder via son interface de navigation.

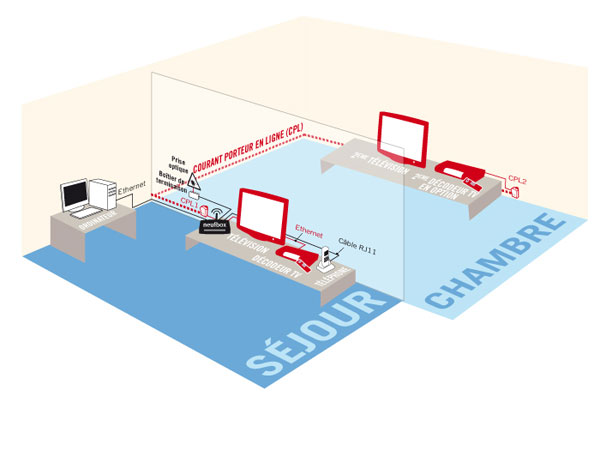

Vous avez aussi la possibilité grâce aux boitiers CPL de faire du multi TV, c'est à dire de diffuser les contenus multimédias sur des téléviseurs dans différentes pièces et pourquoi pas selon le budget brancher plusieurs home cinéma de qualité et de conception différentes.


multitv


54

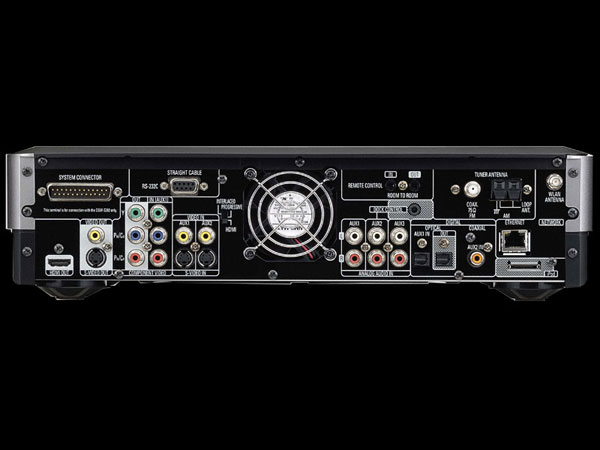

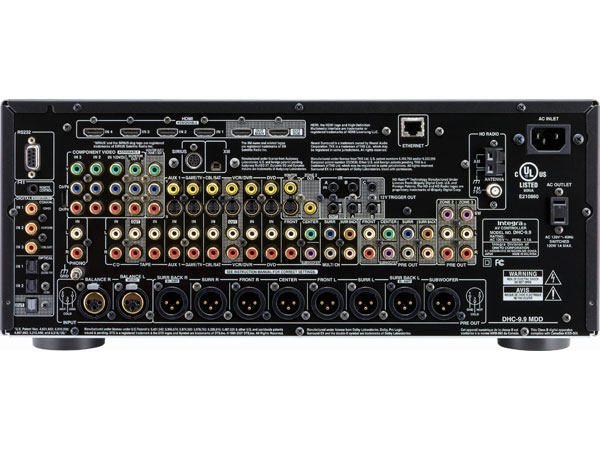

Les derniers amplis Home Cinéma intègrent une prise Ethernet réseau ici à droite .


55

56

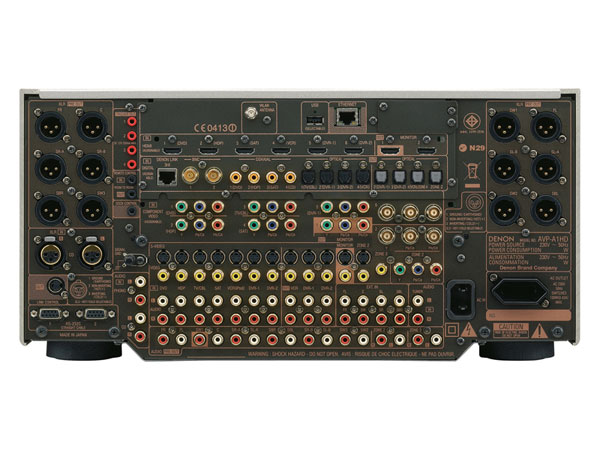

Exemples de gros pré-amplificateurs avec prise Ethernet!!.


Du côté du PC de bureau, je me suis fait un système HIFI stéréo branché directement au PC par le biais d'une carte son externe M-AUDIO qui permet de diffuser le son des chaines audio WEB,  de ma bibliothèque de musiques via itunes maintenant sur le serveur et aussi des films siur l'écran 26 pouces si la télévision est occupée par quelqu'un d'autre!!!.


57

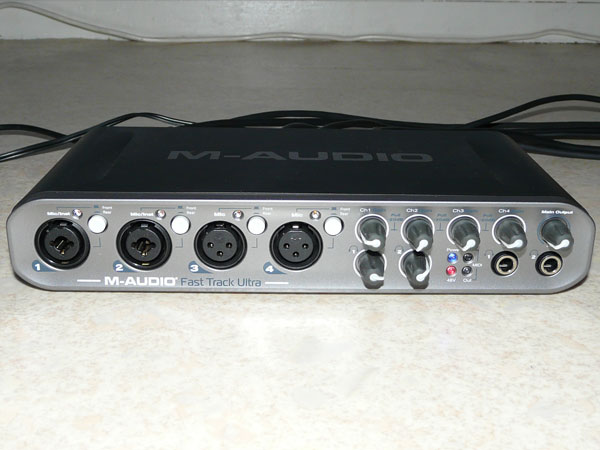

La carte son façade avant avec les prises XLR, jack 6,35 mm et potentiomètres de réglages.

58

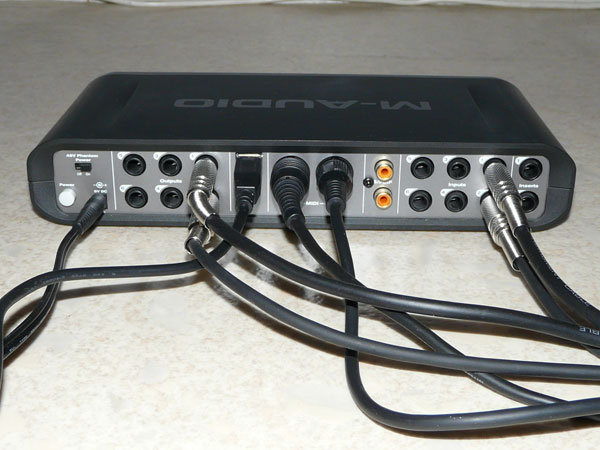

La carte son façade arrière avec les prises jack entrée (synthétiseur), sortie (vers préamplificateur), prises midi reliées au synthétiseur, câble USB relié au PC.

59

Préamplificateur à architecture double mono disposant chacun de sa propre alimentation.

60

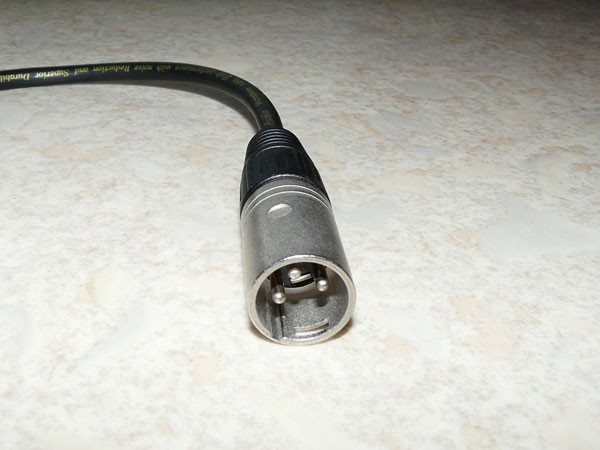

Câble XLR mâle transportant le signal audio analogique et permettant de supprimer les parasites et bruits induits sur les longueurs grâce à une technologie de déphasage.

61

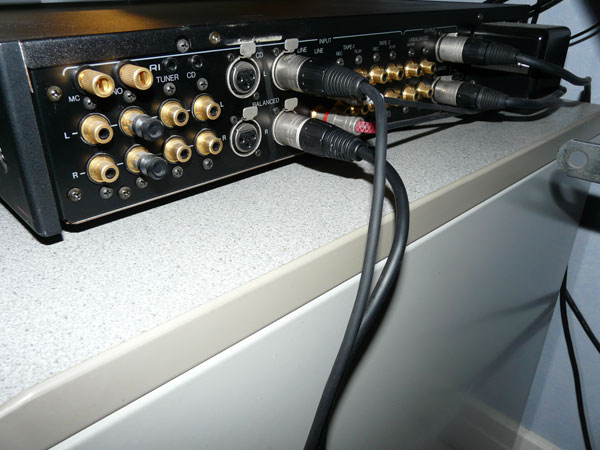

Façade arrière du préamplificateur avec entrées des câbles de la carte son et sorties de câbles vers les 2 amplificateurs séparés en mode XLR donc symétrique.


62

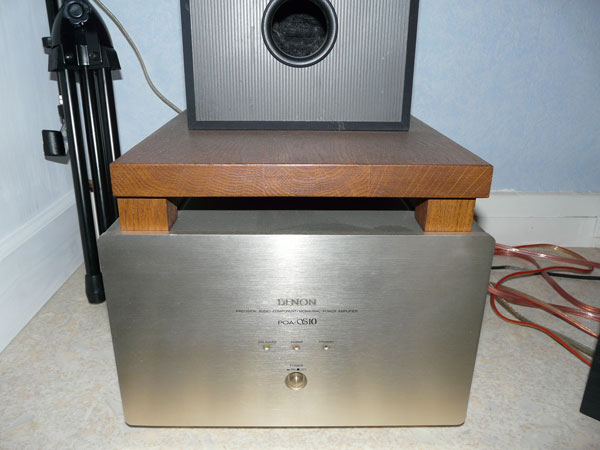

Façade avant de l'un des amplificateurs monos, celui de droite, avec une des 4 enceintes satellites.

63

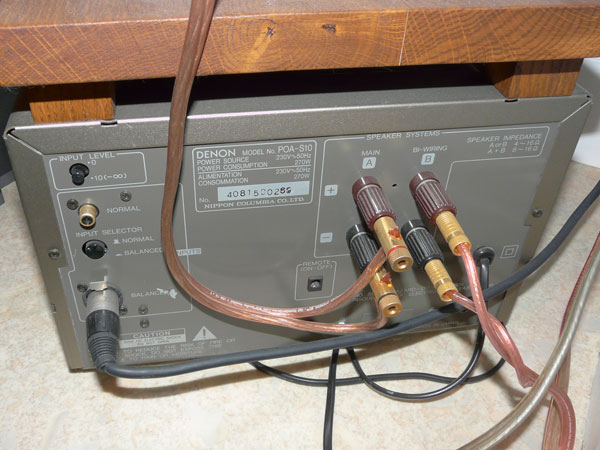

Façade arrière de l'amplificateur avec entrées du câble XLR du préamplificateur et sorties de câbles (B)vers les 2 enceinte satellites séparées et (A)vers le caisson de grave en mode push pull donc 2 HP de grave chacun alimenté par le bloc mono.

Voilà je vous souhaite de bien profiter des possibilités de votre média center en espérant que ce tutoriel médiacenter vous aura aidé!!.
